一种具有增强强度和减轻重量的混淆绳索
产品名称
一种具有增强强度和减轻重量的混淆绳索
摘要
本产品果真了一种具有增强强度和减轻重量的混淆绳索，包括合成纤维芯和若干根侧股的混淆绳索，所述合成纤维芯包括多股绞合或编织在一起的股线，每股股线为用合成纤维制成的经纱和纬纱织成的管状织物或由合成纤维制成的管状织物，所述每根侧股的股线是由多根钢丝捻合、交错编织而成，并且捻合在合成纤维芯的外围；所述合成纤维芯以及若干根侧股外侧均设有筒状织物，利用管状编织绳的特殊结构，在合成纤维绳的绳芯的筒状织物中，填充质量轻的纱线，并且接纳编织、捻制，再次编织的要领制作该绳索，绳索的筒状织物外笼罩有树脂层，增强了绳索的耐磨性和强度，延长了混淆绳索的使用寿命 。
技术领域
[0001] 本产品属于绳缆、绳索技术领域，具体涉及一种具有增强强度和减轻重量的混淆绳索 。
配景技术
[0002] 绳索，俗称绳子，是通过扭或编等方法增强后，连成一定长度的纤维 。其拉伸强度很好但没有压缩强度，可用来做连接、牵引的工具 。现有的绳索中具有捻绳或者编织绳，捻绳的一般结构：捻绳是由三股或更多股绳捻制而成的 。
[0003] 捻绳的制造历程：单丝初捻；多根初捻后的单丝经反向复捻形成绳线；多根绳线再反向复捻形成绳纱；多根绳纱反向复捻成绳股；多根绳股即可捻制后加工为绳索 。而编织绳，在编织绳中，绳股不是以加捻的方法绞合在一起的，而是以一种穿插的形式相互交叉在一起的，普通的编织结构为：管型编织绳、实心编织绳以及八股编绞绳，现有的绳索在使用时，均有一定的重量，使用历程中很粗笨，可是如果需要绳子的强度适用于使用历程，应该研制一种重量轻便，又不影响绳子强度的绳子 。
产品内容
[0004] 为了克服现有技术的缺陷，利用捻绳以及编织绳中的管型编织绳的特点，提供了一种具有增强强度和减轻重量的混淆绳索 。
[0005] 本产品提供了一种具有增强强度和减轻重量的混淆绳索，包括合成纤维芯和若干根侧股的混淆绳索，所述合成纤维芯包括多股绞合或编织在一起的股线，每股股线为用合成纤维制成的经纱和纬纱织成的管状织物或由合成纤维制成的管状织物，所述每根侧股的股线是由多根钢丝捻合、交错编织而成，并且捻合在合成纤维芯的外围；所述合成纤维芯以及若干根侧股外侧均设有筒状织物 。
[0006] 所述合成纤维芯的芯材是配置在筒状织物中的芯材，所述芯材由在由合成纤维制成的多束平行成束的纱线 。
[0007] 所述筒状织物外侧笼罩有树脂层 。
[0008] 所述树脂层的横截面由D1体现，并且所述合成纤维芯的横截面由用D2体现，则D1/D2小于0 .3 。
[0009] 所述树脂层设置在合成纤维绳芯外侧的筒状织物外 。
[0010] 所述树脂层的截面积由D3体现，所述合成纤维绳的截面积用D4体现，所述侧股股线的横截面积用D5体现，则D3/(D3+D4+D5)大于0 .2，小于0 .3 。
[0011] 所述树脂层设置在合成纤维绳外侧的筒状织物外 。
[0012] 所述合成纤维绳索的伸长度即是或大于所述侧股的伸长度 。
[0013] 所述侧股的股线捻向为S型或者Z型 。
[0014] 所述侧股的股线数为6股以上 。
[0015] 与现有技术相比，本产品的优点和技术效果是：1、利用管状编织绳的特殊结构，在合成纤维绳的绳芯的筒状织物中，填充质量轻的纱线，并且接纳编织、捻制，再次编织的要领制作该绳索，绳索的筒状织物外笼罩有树脂层，增强了绳索的耐磨性和强度；2、本产品绳股间相对错位时的摩擦减弱，�；ど坎皇苣Σ恋钠苹迪宋瞥傻那Ｒ纳山峁怪旅�，各绳股均与周围其他绳股线接触，抗挤压能力强，确保牵引绳内部不爆发自转力，延长了混淆绳索的使用寿命 。
附图说明

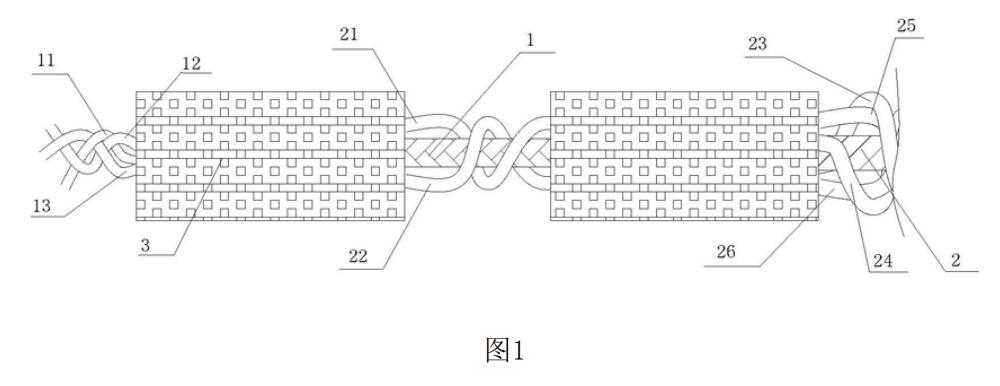

[0016] 图1为本产品所述混淆绳索内部体例绳的整体结构示意图 。
[0017] 图2为本产品所述混淆绳索的横截面结构示意图 。
[0018] 图中：1、合成纤维芯；11、第一编织绳；12、第二编织绳；13、第三编织绳；2、侧股；21、第一捻绳；22、第二捻绳；23、第三捻绳；24、第四捻绳；25、第五捻绳；26、第六捻绳；3、筒状织物 。
具体实施方法
[0019] 下面结合附图和具体实施方法对本产品技术计划作进一步详细的说明 。
[0020] 实施例1
[0021] 一种具有增强强度和减轻重量的混淆绳索，包括合成纤维芯1和若干根侧股2的混淆绳索，所述合成纤维芯1包括多股绞合或编织在一起的股线，每股股线为用合成纤维制成的经纱和纬纱织成的管状织物或由合成纤维制成的管状织物，具体的为所述合成纤维绳通过编织多个高强度合成纤维束而形成，所述高强度合成纤维束各自由多个高强度合成纤维丝组成 。并且其中，假定高强度合成纤维束的编织物的节距由“L”体现，高强度合成纤维绳的直径由“d”体现，值L/d为即是或高于6 .67 。
[0022] 所述每根侧股2的股线是由多根钢丝捻合、交错编织而成，并且捻合在合成纤维芯1的外围；所述合成纤维芯1以及若干根侧股2外侧均设有筒状织物3，所述合成纤维芯1通过编织三股或多股股线相互绞合而成，具体的编织如图1所示，合成纤维绳芯包括第一编织绳11、第二编织绳12和第三编织绳13，所述第一编织绳11从第二编织绳12的后方绕线后压制在从第二编织绳12前方绕线后的第三编织绳13上，然后第二编织绳12再从第一编织绳11的上方绕线后，被第三编织绳13压制住，以此往复压制，形成合成编织绳芯，绳芯穿过内部充满芯材的筒状织物3；所述芯材是配置在筒状织物3中的芯材，该芯材由在筒状织物3中由合成纤维制成的多束平行成束的纱线组成；所述筒状织物3外侧笼罩有树脂层；所述树脂层设置在合成纤维绳芯外侧的筒状织物3外，所述树脂层的横截面由D1体现，并且所述合成纤维芯1的横截面由用D2体现，则D1/D2小于0 .3 。
[0023] 所述合成纤维绳芯制作完成后，侧股2之间相互编织，所述侧股2包括第一捻绳21、第二捻绳22、第三捻绳23、第四捻绳24 ,、第五捻绳25和第六捻绳26，第一捻绳21和第二捻绳22，凭据捻向为S或者Z型进行捻合，捻合后的绳索如图1中的中部位置，第三捻绳23和第四捻绳24由靠近绳芯的位置相互压合第五捻绳25和第六捻绳26，依次往复进行，形成合成纤维绳，形成合成纤维绳的侧股2的股线数为6股或8股，绳股间相对错位时的摩擦减弱，�；ど坎皇苣Σ恋钠苹迪宋瞥傻那Ｒ纳山峁怪旅�，各绳股均与周围其他绳股线接触，抗挤压能力强，确保牵引绳内部不爆发自转力，延长了混淆绳索的使用寿命 。
[0024] 所述合成纤维绳也穿过内部填充有芯材的筒状织物3，所述筒状织物3的截面积由D3体现，所述合成纤维绳的截面积用D4体现，每一个根侧股2股线的横截面积用D5体现，则D3/(D3+D4+D5)大于0 .2，小于0 .3，所述合成纤维绳索的伸长度即是或大于所述侧股2的伸长度 。凭据现有的绳索和本要领编织的绳索，进行重量称量后，得出本产品制备的绳索比现有绳索轻0 .5?2g/m，经过能力测试和强度测试，均能抵达一个强度增强的，并且质量轻便的
效果，便当生产使用 。
[0025] 另外，在本产品的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“轴向”、“径向”、“周向”等指示的方位或位置关系，仅是为了便于描述本产品和简化描述，而不是指示或体现所指的装置或元件必须具有特定的方位、以特定的方位结构和操作，因此不可理解为对本产品的限制 。
[0026] 以上所述，仅是本产品的实施例罢了，并非对本产品作任何形式上的限制，任何熟悉本事域的技术人员，在不脱离本产品技术计划规模情况下，利用上述揭示的要领内容对本产品技术计划做出许多可能的变换和修饰，均属于权利要求书�；さ墓婺� 。
