深海仪器悬挂吊拉防扭分支缆绳
摘要
这种缆绳涉及深海仪器悬挂技术领域，具体涉及一种深海仪器悬挂吊拉防扭分支缆绳，其包括吊拉主缆，吊拉主缆包括主缆编织层，主缆编织层牢固连接有主缆绳环，主缆编织层外套设有多个分支编织层，分支编织层两端均牢固连接于主缆编织层上，分支编织层一端设置有分支绳缆，分支绳缆远离分支编织层一端牢固连接有分支绳环，主缆绳环和分支绳环内均牢固连接有环眼连接件；分支编织层远离主缆绳环一端牢固连接有牢固块，牢固块位于分支编织层与主缆编织层之间，牢固块转动连接于主缆编织层，主缆编织层牢固连接有多个防扭节，防扭节抵接于分支编织层内侧，这种分支缆具有更强的防扭能力和抗拉能力 。

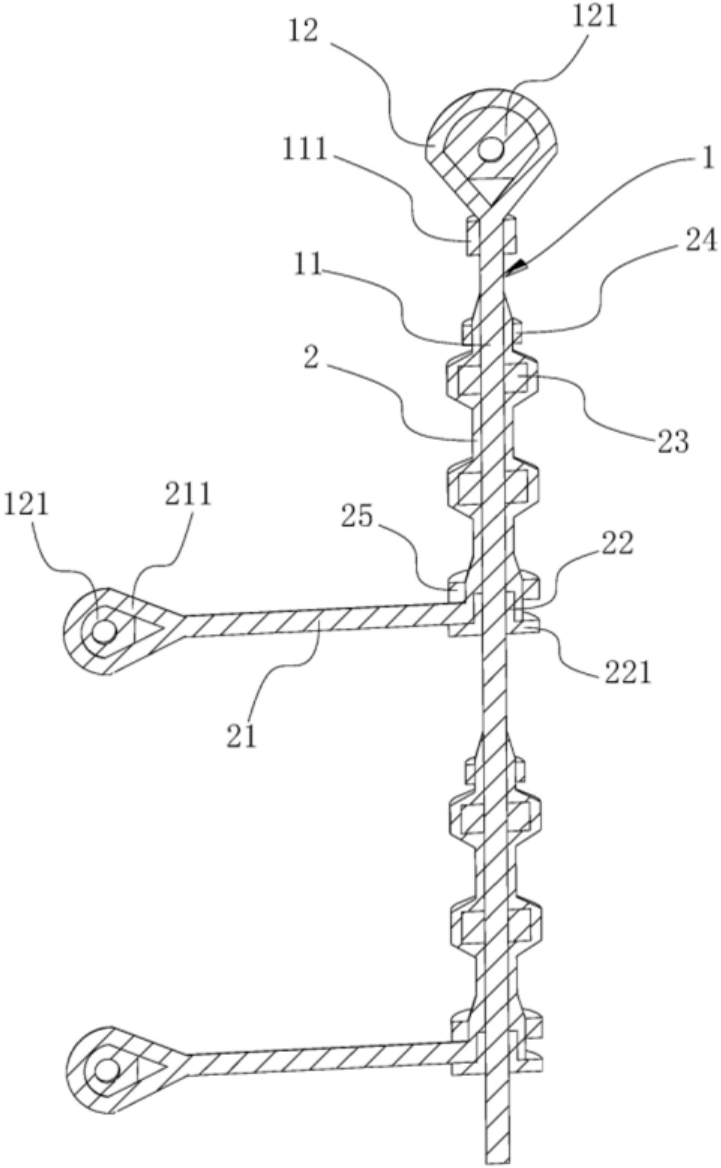

1 .一种深海仪器悬挂吊拉防扭分支缆绳，包括吊拉主缆 (1)，其特征在于：吊拉主缆 (1)包括主缆编织层(11)，主缆编织层(11)牢固连接有主缆绳环(12)，主缆编织层(11)外套设有多个分支编织层(2)，分支编织层(2)两端均牢固连接于主缆编织层(11)上，分支编织层(2)一端设置有分支绳缆(21)，分支绳缆(21)远离分支编织层(2)一端牢固连接有分支绳环(211)，主缆绳环(12)和分支绳环(211)内均牢固连接有环眼连接件(41)(121)；分支编织层(2)远离主缆绳环(12)一端牢固连接有牢固块(22)，牢固块(22)位于分支编织层(2)与主缆编织层(11)之间，牢固块(22)转动连接于主缆编织层(11)，主缆编织层(11)牢固连接有多个防扭节(23)，防扭节(23)抵接于分支编织层(2)内侧 。
2 .凭据权利要求1所述的一种防扭分支缆，其特征在于：分支编织层(2)远离分支绳缆(21)一端编织于主缆编织层(11)内 。
3 .凭据权利要求1所述的一种防扭分支缆，其特征在于：牢固块(22)远离主缆绳环(12)一端牢固连接有堵头(221)，堵头(221)伸出分支编织层(2)且堵头(221)的横截面直径大于分支编织层(2)的横截面直径 。
4 .凭据权利要求3所述的一种防扭分支缆，其特征在于：主缆编织层(11)靠近主缆绳环(12)位置处牢固连接有第一紧固环(111)，分支编织层(2)靠近支撑绳缆远离堵头(221)一侧位置处牢固连接有第二紧固环(24)，分支编织层(2)另一端牢固连接有第三紧固环(25) 。
5 .凭据权利要求1所述的一种深海仪器悬挂吊拉防扭分支缆绳，其特征在于：牢固块(22)和防扭节(23)外貌粗糙设置 。
6 .凭据权利要求1所述的一种防扭分支缆，其特征在于：主缆编织层(11)外套设有多个转动环(13)，转动环(13)均抵接于分支编织层(2)内侧，转动环(13)均相互抵接，转动环(13)均牢固连接有具有弹性的凸板(131)，凸板(131)沿主缆编织层(11)的长度偏向设置，转动环(13)与主缆编织层(11)之间填充有滑石粉(132) 。
7 .凭据权利要求6所述的一种防扭分支缆，其特征在于：每个转动环(13)一侧均牢固连接有T型凸起(133)，T型凸起(133)沿转动环(13)圆周偏向设置，每个转动环(13)另一侧均开设有T型滑槽(134)，T型滑槽(134)沿转动环(13)圆周偏向设置，每个转动环(13)的T型凸起(133)均滑动连接于相邻转动环(13)的T型滑槽(134)内 。
8 .凭据权利要求6所述的一种防扭分支缆，其特征在于：主缆编织层(11)内设置有光纤(3)，光纤(3)外套设有�；す�(31)，�；す�(31)外牢固连接有热熔胶层(32)，�；す�(31)外牢固连接有增强筋(311)，增强筋(311)沿�；す�(31)长度偏向设置，�；す�(31)靠近分支绳缆(21)位置处牢固连接有分支管(33)，分支管(33)牢固连接于分支缆内，光纤(3)伸入分支管(33)内，分支管(33)远离�；す�(31)一端牢固连接有接头(34)，接头(34)露出分支绳缆(21)，光纤(3)牢固连接于接头(34)上，靠近分支管(33)的转动环(13)开设有通槽(135)，分支管(33)穿过通槽(135)设置 。
9 .凭据权利要求1所述的一种防扭分支缆，其特征在于：分支绳缆(21)上牢固连接有多个连接件(41)，每个连接件(41)上均牢固连接有具有弹性的弧形板(4)，每个弧形板(4)一端均牢固连接有卡接杆(42)，弧形板(4)另一端均开设有卡接槽(43)，每个弧形板(4)的卡接杆(42)均能够卡接于卡接槽(43)内，当卡接杆(42)卡接于卡接槽(43)内时，弧形板(4)能够困绕主缆编织层(11) 。
10 .凭据权利要求9所述的一种深海仪器悬挂吊拉防扭分支缆绳，其特征在于：每个弧形板(4)上均开设有第一螺纹槽(44)，弧形板(4)连接有第一螺栓(45)，第一螺栓(45)转动连接有具有弹性的连接条(5)，连接条(5)的长度大于两个相邻弧形板(4)之间的距离，连接条(5)另一端转动连接有第二螺栓(51)，第一螺栓(45)和第二螺栓(51)均能够螺纹连接于第一螺纹槽(44)内，连接条(5)靠近第二螺栓(51)一端开设有第二螺纹槽(52)，第一螺栓(45)均能够螺纹连接于第二螺纹槽(52)内 。
